AH卧式渣浆泵

所属分类：渣浆泵
浏览次数：245
二维码：

添加时间：2024-05-29
简要说明：

M、AH、HH型泵为悬臂、卧式离心渣浆泵。适用于冶金、矿山、煤炭、电力、建材等工业部门输送强磨蚀、高浓度渣浆。该类泵也可以多级串联使用。

产品详情

M、AH、HH型泵为悬臂、卧式离心渣浆泵。适用于冶金、矿山、煤炭、电力、建材等工业部门输送强磨蚀、高浓度渣浆。该类泵也可以多级串联使用。

M、AH、HH型泵的泵体具有可更换的金属内衬或橡胶内衬，叶轮采用金属或橡胶材料。HH型泵的泵体内衬和叶轮仅采用金属。

M、AH、HH型泵的轴封可采用填料密封或离心式密封。泵的吐出口位置可根据需要按45°间隔，旋转八个不同的角度安装使用。

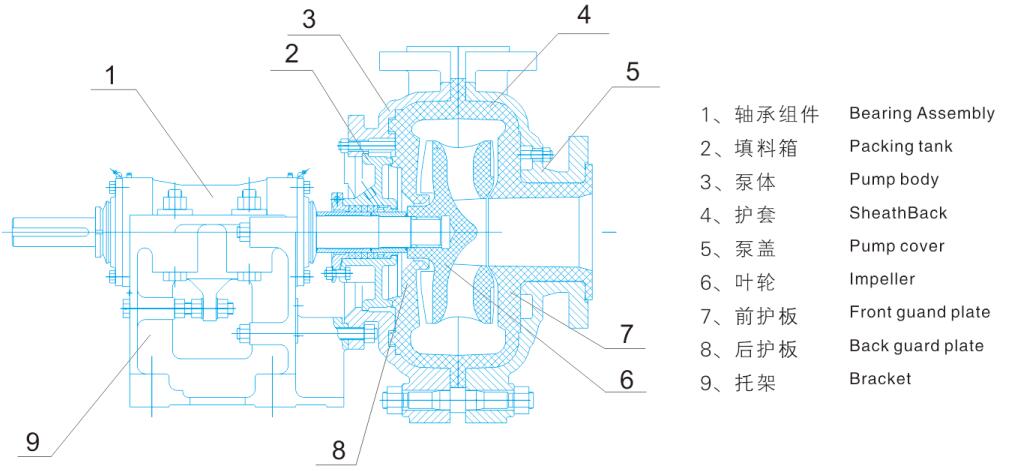

结构图

结构图

性能参数表

型号	允许配代功率	材质		清水性能
		护套	叶轮	流量		扬程	转速	效率	汽蚀余量
				(m³/h)	(L/S)
1½/1B-AH	15	M	M	12.6~28.8	3.5~8	6~68	1200-3800	40	2~4
		RU	RU	10.8-25.2	3~7	7-52	1400-3400	35
1½/1C-HH	30	M	M	16.2-34.2	4.5-9.5	25-92	1400-2200	20	2~5.5
2/1½/B-AH	15	M	M	32.4-~72	9~20	6~58	1200-3200	45	3.5~8
		RU	RU	25.2~54	7~15	5.5-41	100-200	50	2.5~5
3/2C-AH	30	M	M	39.6-86.4	11~24	12~64	1300-2700	55	4~6
		RU	RU	36~75.6	10~21	13-39	1300~2100		2~4
3/2D-HH	60	M	M	68.4-136.8	19~38	25~87	850-1400	47	3~7.5
4/3C-AH	30	M	M	86.4-198	24~55	9-52	1000-2200	71	4~6
4/3D-AH	60
4/3C-AH	30	RU	RU	79.2-180	22~50	5~34.5	800- 1800	59	3~5
4/3D- AH	60
4/3C-AH	30	M	M	97.2-194.4	27~54	9~53	1000-2200	55
4/3D-AH	60
4/3E-HH	120	M	M	126-252	35~70	12~97	600-1400	50	2~5
6/4D-AH	60	M	M	162-360	45~100	12-56	800-1550	65	5~8
6/4E-AH	120
6/4D-AH	60	M	M	180-396	50~110	₇~61	600~ 1600	55	3~8
6/4E-AH	120	M	M	1 80-396	50~110	7~61	600~1600	55	3~8
6/4D- AH	60	RU	RU	144~324	40~90	12-45	800- 1350	65	3~5
6/4E-AH	120
6/4D-AH	60	M	M	144~324	40~-90	10~52	800~ 1600	55	4.5~9
6/4E-AH	120
6/4D-AH	60	M	M	162-360	45~100	21~64	1000~ 1600	55
6/4E-AH	120
6/4D-AH	60	M	M	126-288	35-80	10-55	800-1600	58	2~2.5
6/4E-AH	120
6/4S-HH	560	M	M	324-720	90-200	30-118	600~1000	64	3-8
6S-H	560	M	M	468-1008	130-280	20~94	500-1000	65	4-12
8/6E-AH	120	M	M	360-828	100~-230	10~61	500-1140	72	2~9
8/6R-AH	300
8/6E -AH	120	RU	RU	324~720	90~200	7~49	400-~1000	65	5~10
8/6R-AH	300
8/6E-AH	120	M	M	360-828	100~230	7~70	400~1140	70	3~6
8/6R-AH	300
8/6E-AH	120	M	M	360-828	100~ 230	7-52	400~ 1000	70	2.5-6
8/6R-AH	300	M	M	360~828	100-230	7~52	400~ 1000	70	2.5-6
8/6E-AH	120	M	M	288-648	80~180	5~47	400~1100	60	3~6
8/6R- AH	300
8/6T-HH	120	M	M	576~1152	160~320	32~95	450~725	65	6~10
10/8E-M	120	M	M	540~1228	150~-340	15~61	600-1100	70	4.5-8
10/8R-M	300
10/8E-M	120	M	M	504~1080	140-300	18~66	700-1100	62	4.5~7.5
10/8R-M	300
10/8E-M	120	M	M	666- 1440	185-400	14~60	600~ 1100	73	4~10
10/8R-M	300
10/8E-M	120	RU	RU	540-1188	150-330	10~42	500~900	79	5~-9
10/8R-M	300
10/8ST-AH	560	M	M	612-1368	170-380	11~61	400-850	71	4~10
		RU	RU	540-1188	150~330	12~50	400-750	75	4~12
12/10ST-AH	560	M	M	936~1980	260~550	7~68	300-800	82	6
		M	M	720~1620	200-450	7-45	300~650	80	2.5-7.5
14/12ST-AH	560	M	M	1260-2772	350-770	13~63	300-600	77	3~10
		RU	RU	1152~2520	320~700	13~44	300~500	79	3-8
16/14ST-AH	560	M	M	1368-3060	380-850	11~63	250~550	79	4-10
16/14TU-AH	1200
16/14ST-AH	560	M	M	1699-3798	472- 1055	14~75	250-550	75	4.5~6
16/14TU-AH	1200
18/16ST-AH	560	M	M	2160-5040	600~ 1400	8~66	200-500	80	4.5~9
18/16TU-AH	1200
20/18TU-AH	1200	M	M	2520-5400	700~1500	13~37	200~400	85	5-10

注:1、RU代表橡胶材料。M代表合金材料。

2、推荐流量范围为50%Q≤Q≤110%Q 。

3、NPSH是指高转速时，推荐Q点所对应的NPSH值。
